15kHzの15ピン・21ピンアナログRGB信号をビデオ信号変換！

XAV-2S

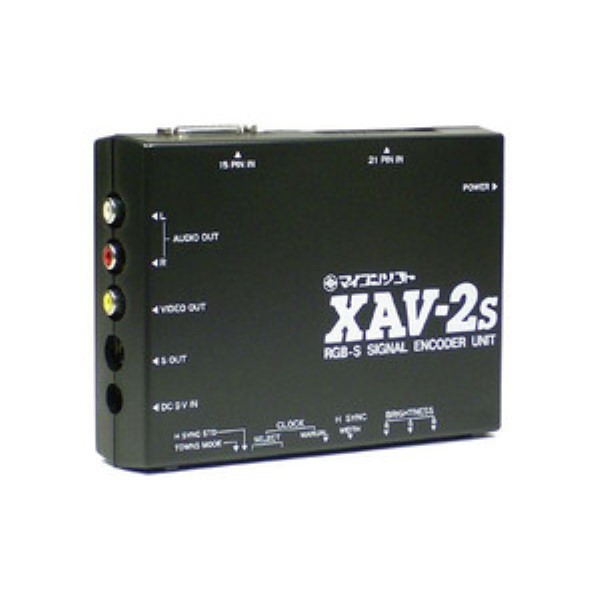

マイコンソフト　ビデオエンコーダー　15・21ピンアナログRGB変換機　15kHzのみ対応　XAV-2S

【商品コード】：XAV-2S
【JAN/ISBN】：4961997000878


・XAV-2sは、21ピン・アナログRGB出力(図1の端子)を持つ家庭用ゲーム機や業務用ゲーム基板の映像、パソコン(※1)の出力する水平同期周波数15kHzのアナログRGB映像信号を、ビデオ端子(図2)やS端子(図3)の入力端子を持つ、家庭用のテレビで表示できるように変換する装置です。
・業務用のゲーム基板の出力する21ピン・アナログRGB信号も、ビデオ端子やSビデオ端子を持つ家庭用テレビに表示できます。
・入力されたR(赤)、G(緑)、B(青)の信号の明るさを個別に調整する機能が付いているため、微妙な色合い調整ができます。
・搭載しているクロック調整機能を使って調節すれば、ちらつきを押さえることができるため、安定してゲーム画面を表示することができます。
※X68000などの水平同期周波数15kHzの画面モードのみ対応。PC-9800シリーズ、DOS/Vパソコンや、その他の画面モードでは使用できませんのでご注意ください。

ポイント：5%

通常売価（税込）
¥10,800
販売価格（税込）
¥9,980
オプションを指定してください。
●配送メール便不可 宅配便
在庫なし
XAV-2S XAV-2S

【重要】X68000などの水平同期周波数15kHzの画面モードのみ対応。PC-9800シリーズ、DOS/Vパソコンや、その他の画面モードでは使用できませんのでご注意ください。
　

■21ピン・アナログRGB出力を持つ家庭用ゲーム機や業務用ゲーム基板の映像、パソコンの出力する水平同期周波数15kHzのアナログRGB映像信号を，ビデオ端子やS端子の入力端子を持つ，家庭用のテレビで表示できるように変換する装置です。
■アーケード・ゲーム基板(以後PCB)の出力する21ピン・アナログRGB信号を，S端子やビデオ端子を持つ家庭用テレビに表示できます。PCBの画面を，大型テレビなどに表示してゲームをプレイできます。
■入力されたR(赤)，G(緑)，B(青)の信号の明るさを個別に調整する機能が付いているため，微妙な色合い調整ができます。また，PCBのようにたいへん明るい映像信号も，この調整でNTSCレベルにまで明るさを落とすことができます。
■PCBなどの映像は，水平同期周波数15kHzであっても，NTSCのタイミングとは若干違うことが多く、そのままSビデオ信号やビデオ信号に変換すると，映像が虹色にちらついて，画面が安定しません。この様な症状は，クロック調整機能を使って調節すれば，比較的ちらつきを押さえることができるため，安定してゲーム画面を表示することができます。
　

■入力
・映像
21ピンRGBマルチ（RGB信号 0.7V〜5Vp-p、同期信号 0.3V〜5Vp-p(負論理)複合同期）
15ピンD-sub（RGB信号 0.7V〜5Vp-p、同期信号 TTLレベル(負論理V:60、H:15kHz)
・音声：RGB端子より入力
■出力
・映像：コンポジット・ビデオ（ピンジャック）、S端子(4PIN miniDIN)
・音声：RCAピンジャック（RGB端子からのスルー出力）
■調整機能：明るさ調整(R・G・B独立)、水平同期幅調整、基本クロックの調整
■電源：DC 9V 最大消費電流 350mA
■本体寸法：W149mm×D109mm×H36mm
■重量：本体 250g　ACアダプター 235g
■付属品：ＡＣアダプター、Sビデオ接続ケーブル、ビデオ接続ケーブル、微調整ドライバー、取扱説明書、保証書、ユーザーズ・カード(ハガキ)
　

・X68000などの水平同期周波数15kHzの画面モードのみ対応。PC-9800シリーズ、DOS/Vパソコンや、その他の画面モードでは使用できませんのでご注意ください。
・現在一般的に普及しているPCのRGB出力ではご利用いただけませんのでご注意ください。
